le but de ce largueur est de larguer à la même altitude tous les planeurs dans une compétition par exemple. En effet aujourd'hui c'est le pilote du remorqueur qui décide de l'altitude ( même s'il existe des systèmes pour mettre le moteur au ralenti). Là, le concept est de mettre cet appareil dans le planeur ( car il faut que le câble reste avec le remorqueur ) . Donc ce système doit être petit, léger et facilement paramétrable ( sens déplacement du servo et consigne de largage) pour pouvoir être installé rapidement dans différents planeurs. De plus il affiche l'altitude record du vol et émet un son lorsqu'il ne détecte pas de réception venant du récepteur, toujours pratique si on a perdu le modèle, ou si on a oublié d'allumer l'émetteur ( si, si !!). il permet aussi de faire variomètre pour retransmettre au sol le taux de monter ou de chute . J'ai décidé de mettre "on-line" la conception de celui-ci.



Donc voici une brève description du montage "alti-vario-largeur-bipeur" que j'ai conçu. Je poste ici différentes informations qui vous permettrons de faire le circuit imprimé et avoir une idée générale du hard. Je suis conscient que cela n'est pas très pro comme présentation mais de nombreuses personnes me demandaient comment le réaliser et je n'ai pas trop de temps à consacrer à ce site pour faire des fichiers au top.

D'autre part actuellement le logiciel n'est pas fini et est loin de l'être, pour cette raison j'ai décidé de ne PAS le poster pour ne pas avoir de tonnes de mails me réclamant des corrections de bugs. Si des personnes sont intéressées pour avoir une base d'un alti-vario, j'espère que cette page les aideront quand même.

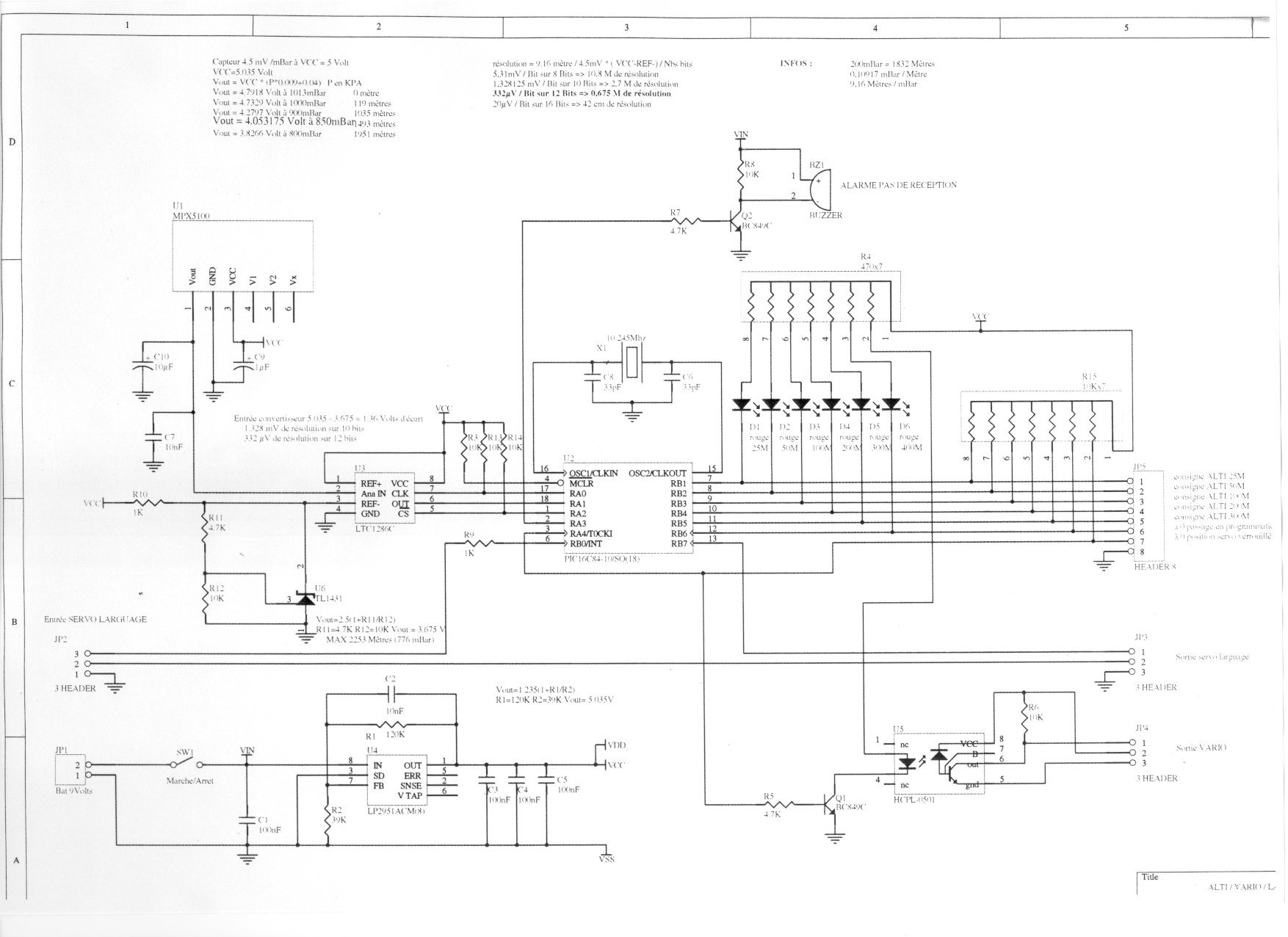

Alors pour commencer voici le schéma de base, celui ci n'inclus pas la transmission au sol mais il suffit d'acheter un module tout fait genre "radiometrix" ( par contre l'interface est prévue)

( Pour voir correctement le schéma il faut le sauvegarder sur votre disque dur et le visualiser en local)



Après ceci il vous faut les typons du circuit imprimé:

  typon du C.I vue de dessus

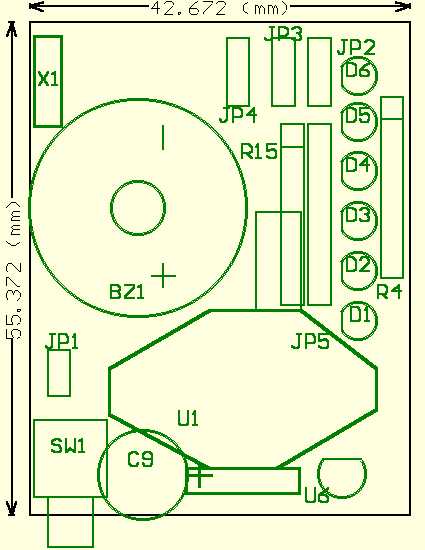

 voici l'implantation du dessus

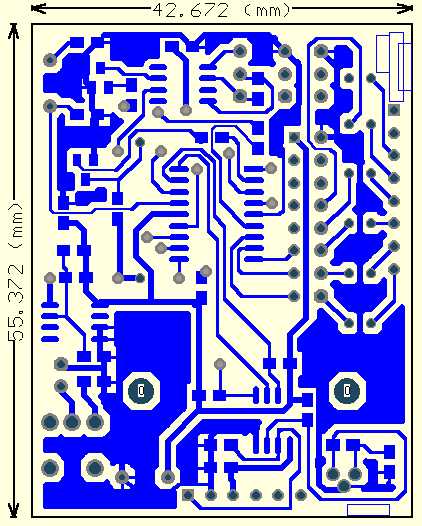

 typon du C.I vue de dessous

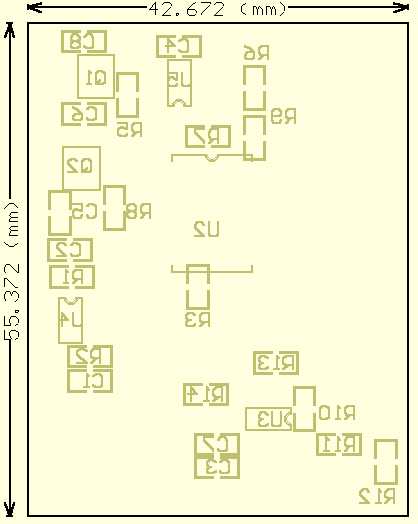

 l'implantation des composants vue de dessous



enfin un mixage des deux pour aider à comprendre un peu mieux:

 vue de dessus

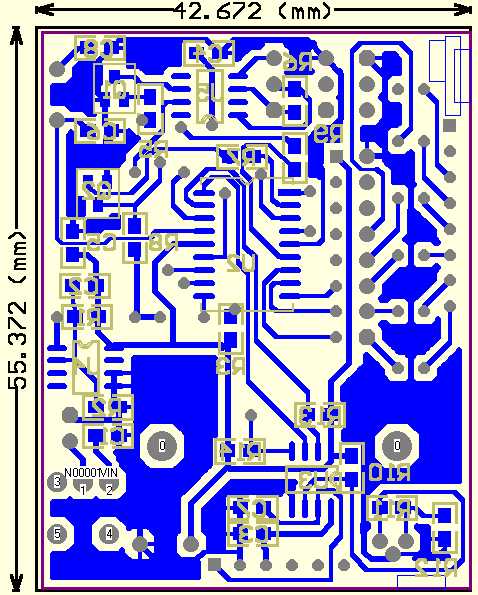

le même du dessous



Enfin la liste des composants complète:

Quantité Part Type Designator Radiospares

1 10.245Mhz X1 Lextronic 1 *

4 100nF C1 C3 C4 C5 Ref RS=237-7100

4 10K R3 R8 R12 R6 Ref RS=223-0562

1 10Kx7 R13 Ref RS=168-550

2 10nF C2 C7 Ref RS=237-7037

1 1µF C9

1 120K R1 Ref RS=223-0708

2 1K R10 R9 Ref RS=223-0427

3 3 HEADER JP2 JP3 JP4

2 33pF C6 C8 Ref RS=237-6826

1 39K R2 Ref RS=223-0635

3 4.7K R11 R5 R7 Ref RS=223-0528

1 470x7 R4 Ref RS=168-500

1 Bat 9Volts

JP1

2 BC849C Q1 Q2 Ref RS=112-6383

1 BUZZER BZ1 Ref RS=249-2596

1 HCPL-0501 U5 Ref RS=100-3628

1 HEADER 8 JP5

1 LP2951ACM(8) U4 Ref RS=856-976

1 Marche/Arret SW1 Ref RS=664-244

1 MPX5100 U1 Selectronic

1 PIC16C84-10/SO(18) U2 Ref RS=831-539

6 LED rouge D1 D2 D3 D4 D5 D6 Ref RS=131-4473

1 TL1431 U6 Ref RS=306-6867

1 TLV1549CD U3 Ref RS=246-2589

la même liste télechargeable : ICI
